多參量變送器大幅提高流量測量精度

更新時間：2025-03-13

瀏覽次數：263

差壓變送器用于流量測量的原理是基于伯努利方程和流體力學中的差壓-流量關系。以下是詳細說明：

差壓變送器通過測量流體在管道中某個特殊裝置（例如節流裝置）前后產生的壓力差來計算流量。根據伯努利方程，當流體通過管道中的節流裝置（如孔板、文丘里管、噴嘴）或差壓元件（均速管、楔形、錐形流量計）時，由于流速變化，會在節流裝置前后產生壓差。該壓差與流體的流量呈一定的關系

傳統測量方案是：流量計算裝置---用于將差壓變送器輸出的電信號轉換為流量信號。這可以通過流量積算儀或工控系統中的PLC來實現。

使用差壓流量計對過程介質進行流量測量時，除了差壓變送器，通常還需要安裝壓力變送器、溫度傳感器以及流量計算機，用以補正過程溫度和靜壓的影響以及計算和輸出介質的質量/體積流量。

問題與挑戰

安裝和維護各類儀表的成本/費用高
空間占用大、各類儀表備品多

解決方案

多變量變送器流量測量方案采用多變量變送器，單臺可測量和傳送過程差壓、靜壓和溫度參數，動態計算和補正體積/質量流量，將差壓變送器、壓力變送器、溫度傳感器以及流量計算機結合于一體，減少測量流量所需儀表設備的種類和數量，提高測量精度，降低安裝和維護設備的成本和工作量，節省現場占用空間并提高系統運行效率

多參量變送器是在結合差壓流量計，對傳統差壓流量計存在的缺點的解決、為滿足差壓流量計未來發展趨勢，而進行的方案提升。在集成一體化，拓寬量程、提升精度、提高穩定性、提高適應性等多方面進行優化。

相較于傳統差壓測量的幾大技術優勢

四合一設計

差壓、壓力、溫度、流量積算儀四合一設計，簡化使用，降低安裝工作量及費用，傻瓜式應用，免去繁雜接線安裝，大大降低現場安裝布線調試工作量及費用。

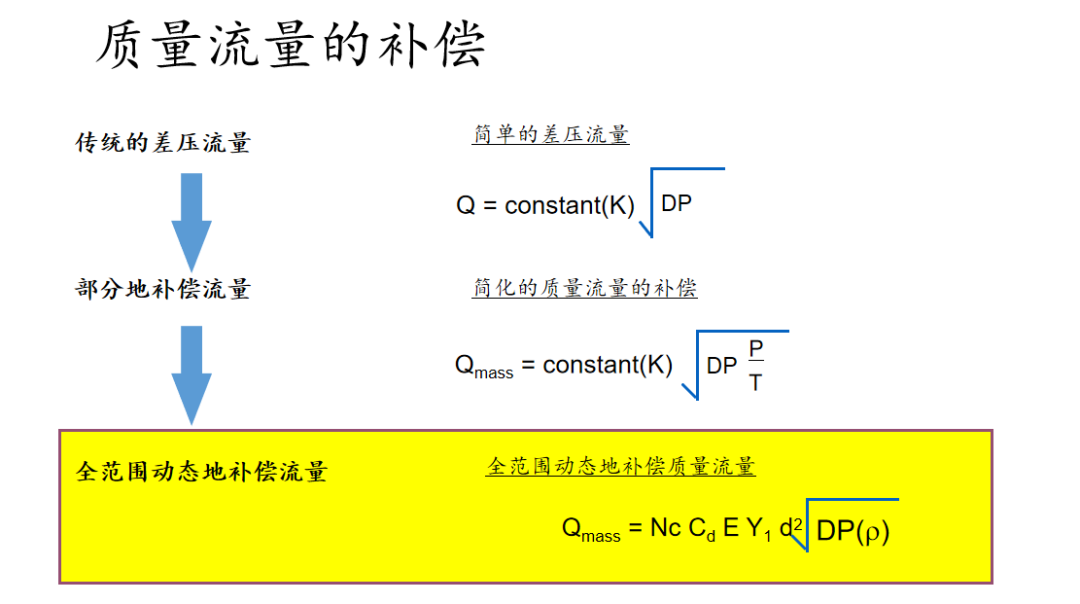

全范圍動態補償

全范圍動態補償流量，自動溫壓補償，流出系數以及膨脹系數補償，并具有先進的自診斷功能。

西安三聯可配套多結構、一體化安裝

（1）多參量變送器可配多種節流件，支持標準的節流件，AGA3孔板、ISO孔板、標準噴嘴、標準文丘里、阿牛巴、威力巴、V錐等；

（2）量程比寬，量程比可達1:20，工廠一體化安裝標定，整體精度1％；

（3）多參量變送器支持的流體類型有：水、水蒸氣、空氣、氮氣、天然氣等；對于特殊的氣體，只需提供氣體組分即可。

多變量變送器流量測量方案優勢

減少儀表設備的種類和數量
降低安裝維護設備的成本以及工作量
節省空間并提高運行效率
